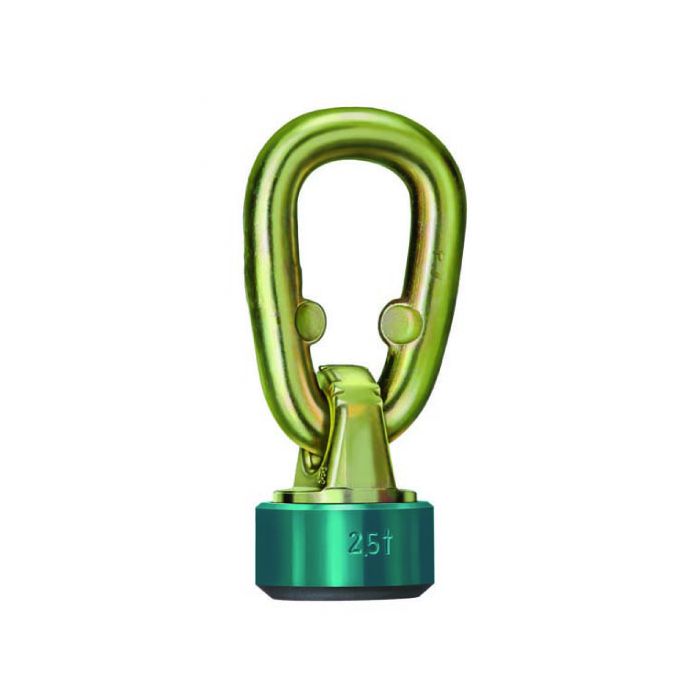

Anschlagwirbel THEIPA ® Point-S zum Anschweißen
|
Artikelnummer |
Bezeichnung |
Glied ø x t1 x b1 |
a mm |
b mm |
g mm |
t mm |
Gewicht kg |
|
1210042
|
TP-S 4,0 |
18 x 85 x 45 |
7,0 x 45° |
57 |
74 |
62 |
1,30 |
|
1210043
|
TP-S 6,7 |
20 x 85 x 45 |
8,5 x 45° |
70 |
95 |
78 |
2,20 |
|
1210044
|
TP-S 10,0 |
23 x 115 x 60 |
10,0 x 45° |
80 |
102 |
83 |
3,80 |
|
1210045
|
TP-S 17,0 |
30 x 140 x 70 |
12,0 x 45° |
100 |
129 |
106 |
6,66 |
|
1210465
|
TP-S 28,0 |
34,5 x 170 x 80 |
12,0 x 45° |
129 |
174 |
135 |
13,67 |
Die Vorteile sind:
- Eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten bzw. -seilen
- Zusätzliche Lagerung zum ruckfreien Drehen und Wenden auch unter Last
- Quetschmarken verhindern das Verklanken des Gliedes
- Korrosionsschutz durch galvanischen Überzug, auch im Innenbereich
- Verbesserte Auflage durch mechanisch ausgebildete Abstützfläche
- Verschließanzeige des Kugellagers, Ablegereife auch ohne Messwerkzeug erkennbar
- 4-fache Sicherheit gegen Bruch in allen Belastungsrichtungen
