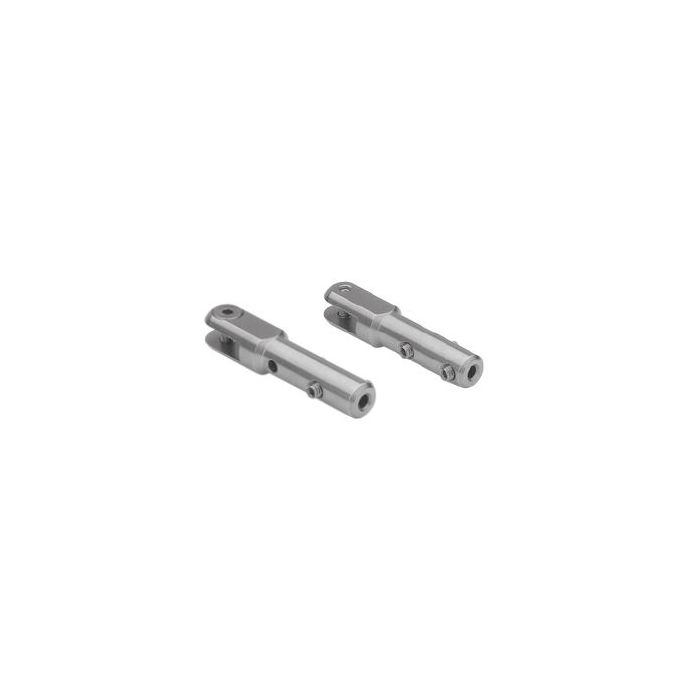

ASS Mini-Schraubterminal mit Gabel, zur Selbstmontage - 1.4401 / AISI316 / Edelstahl A4

Unsere ASS Mini-Schraubterminals sind für Seilkonstruktionen
EN 12385-4 6 x 7-WSC und 6 x 19M-WSC geeignet.

Unsere ASS Schraubterminals kommen überall dort zum Einsatz, wo aufgrund schwieriger Aufmass-Situationen vor Ort montiert werden muss.

In anderen Fällen, z. B. im privaten oder Hobby-Bereich müssen die Seile individuell angepasst und die Anschlußteile manuell montiert werden.

Für diese Fälle bieten die ASS Schraubterminals für 2, 3 und 4 mm NIRO-Drahtseile die optimale Lösung bei zufriedenstellender Belastbarkeit der  montierten Seile. Wir setzen dabei eine gewissenhafte und sorgfältige Montage voraus.

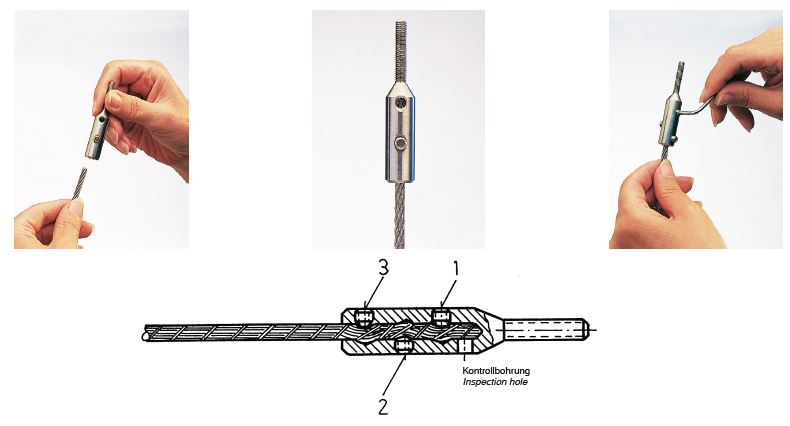

Die von uns entwickelten ASS Schraubterminals werden durch drei jeweils um 180° zueinander in radialer Richtung versetzt angeordneten Gewindestifte mit dem Drahtseil verschraubt. Die gegenüberliegenden Enden der Gewindebohrungen haben Vertiefungen, in die das Drahtseil durch die Gewindestifte gepresst wird. Dadurch erhält das Seil im Terminal einen sinusförmigen Verlauf.

Zerreissversuche haben ergeben, dass durch die sinusförmige Verschraubung des Drahtseiles eine ca. 50 % höhere Belastbarkeit erreicht wird als bei vergleichbarem glatten Seilverlauf innerhalb des Schraubterminals. Bei diesen Versuchen wurden die Gewindestifte jeweils fest mittels Drehmomentschlüssel angezogen, was wir bei der Montage ebenfalls dringend empfehlen.

Wichtig ist außerdem, dass das Drahtseil vor der Montage in das Terminal eingeschoben wird, bis es in der Kontrollbohrung sichtbar wird. Die Gewindestifte werden in der Reihenfolge 1, 2 und 3 entsprechend der obigen Anleitung angezogen (siehe Abbildung).

Bitte beachten Sie, dass trotz sorgfältiger Montage die Belastbarkeit des Seiles gegenüber verpreßten bzw. aufgewalzten Seilen abzumindern ist.
