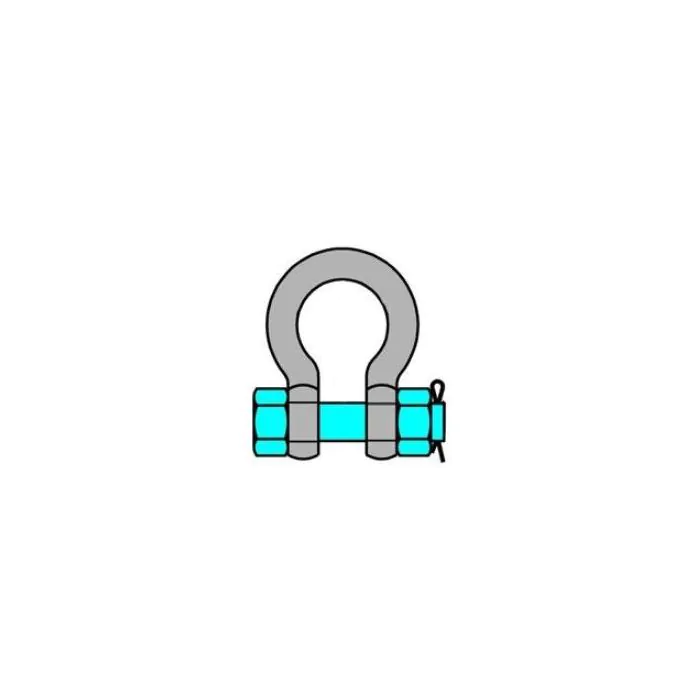

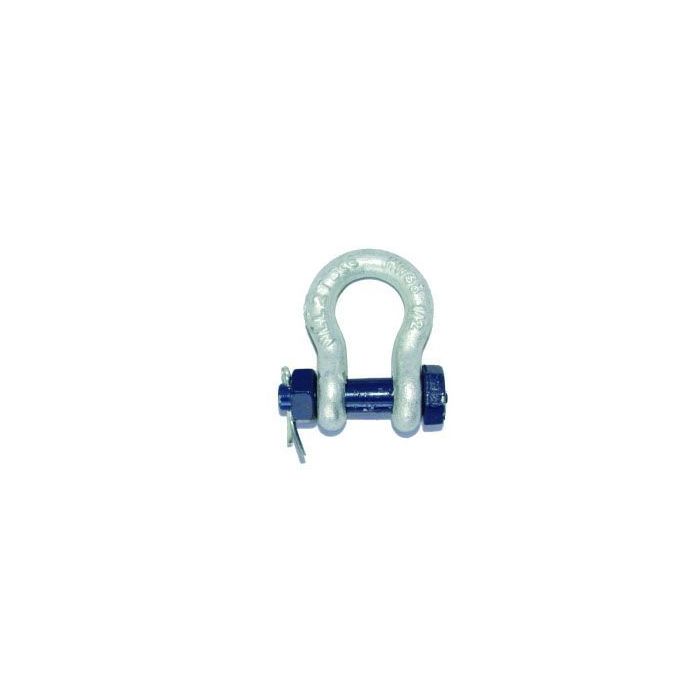

Hochfeste Schäkel HC2, geschweifte Form mit Bolzen, Mutter und Splint
| Artikelnummer | Variante | Tragfähigkeit in kg | Nenngröße Zoll | d1 mm | d2 mm | d3 mm | d4 Zoll | b1 mm | b2 mm | h1 mm | h2 mm | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1070113-ST | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 2000 | 1/2 | 13 | 16 | 30 | 5/8 | 21 | 33 | / | 48 | 0,40 |
| 1070114-ST | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 3250 | 5/8 | 16 | 19 | 40 | 3/4 | 27 | 43 | / | 60 | 0,70 |
| 1070115-ST | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 4750 | 3/4 | 19 | 22 | 48 | 7/8 | 32 | 51 | / | 71 | 1,30 |
| 1070116-ST | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 6500 | 7/8 | 22 | 25 | 54 | 1 | 36 | 58 | / | 84 | 1,80 |
| 1070117 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 8500 | 1 | 25 | 29 | 60 | 1 1/8 | 43 | 68 | / | 95 | 2,50 |
| 1070118 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 9500 | 1 1/8 | 29 | 32 | 67 | 1 1/4 | 46 | 74 | / | 108 | 3,50 |
| 1070119 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 12000 | 1 1/4 | 32 | 35 | 76 | 1 3/8 | 52 | 82 | / | 119 | 5,00 |
| 1070120 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 13500 | 1 3/8 | 35 | 38 | 84 | 1 1/2 | 57 | 92 | / | 133 | 6,80 |
| 1070121 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 17000 | 1 1/2 | 38 | 41 | 92 | 1 5/8 | 60 | 98 | / | 146 | 8,80 |
| 1070122 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 25000 | 1 3/4 | 44 | 51 | 110 | 2 | 73 | 127 | / | 178 | 14,10 |
| 1070123 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 35000 | 2 | 51 | 57 | 127 | 2 1/4 | 83 | 146 | / | 197 | 20,80 |
| 1070124 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 55000 | 2 1/2 | 63 | 70 | 152 | 2 3/4 | 105 | 184 | / | 267 | 42,30 |
| 1070125 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 85000 | 3 | 76 | 82 | 165 | 3 1/4 | 127 | 200 | / | 330 | 65,30 |
| 1070126 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 120000 | 3 1/2 | 89 | 95 | 203 | 3 3/4 | 146 | 230 | / | 381 | 112,50 |
| 1070127 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 150000 | 4 | 102 | 108 | 229 | 4 1/4 | 165 | 260 | / | 432 | 161,50 |
| 1070788 | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 500 | 1/4 | ? | 8 | 17 | 5/16 | 12 | 20 | 22 | 28 | / |
| 1070350-ST | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 750 | 5/16 | 8 | 10 | 21 | 3/8 | 13 | 21 | 26 | 31 | / |
| 1070349-ST | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 1000 | 3/8 | 10 | 11 | 25 | 7/16 | 16 | 26 | 31 | 36 | / |
| 1070351-ST | HC2, geschweifte Form mit Bolzen, Mutter und Splint | 1500 | 7/16 | 11 | 13 | 27 | 1/2 | 18 | 29 | 36 | 42 | / |
- verzinkt
- Bolzen lackiert
- Tragfähigkeit, Nenngröße und CE-Zeichen eingeschlagen
