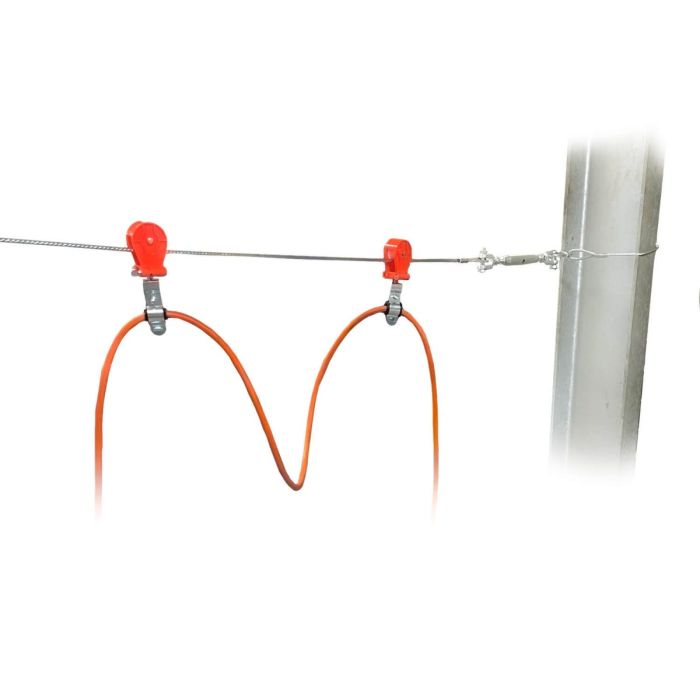

Kabelschlepp-Seilsystem Schnür SET
| Artikelnummer | Anzahl der Kunststoffrollen |
|---|---|
| 1026978-3R | 3 |
| 1026978-4R | 4 |
| 1026978-5R | 5 |
| 1026978-6R | 6 |
| 1026978-8R | 8 |
| 1026978-10R | 10 |
| 1026978-15R | 15 |
Beseteht aus:
- 2 x Drahtseil 4 mm
- Spannschrauben
- Drahtseilklemmen
- Kunststoff-Drahtseilrollen SET für Kabeldurchmesser 12 - 20 mm
Montage:
Das 1,0m Schnürseil wird um den Träger gelegt. Eine der beiden Ösen wird durch die jeweils andere Öse gesteckt.
Die Positionierung des Schürseils sowie des Halteseils, sollte unterhalb des Kettenzuges liegen. Den Wantenspanner in der durchgesteckten Öse des Schürseils montieren und komplett ausfahren. Auf der anderen Seite des Wantenspanners, die vorgepresste Öse des Seiles montieren. Nun mit dem anderen Ende des Seiles zum zweiten Träger gehen und das Seilende um den Träger legen. Jetzt kann das Seil zwischen den Trägern vorgespannt werden. Mit einer Handkraft von ca. 30 daN das Seil vorspannen und mit den drei Drahtseilklemmen befestigen, so dass eine Öse entsteht. Der Abstand zwischen Ösenende und Drahtseilklemme 1 sollte ca. 8 cm betragen. Nun kann mit dem Wantenspanner die restliche Spannung aufgebracht werden. Leichtes Durchhängen des Seiles ist kein Problem. Überschüssiges Seil kann nach abkleben gegen Seilöffnung abgeschnitten werden. Die Kunststoff-Drahtseilrollen können nachträglich geöfnet und auf dem Drahtseil montiert werden. Das zu tragende Kabel kann nun an den Gummiträgern der Kunststoff-Drahtseilrollen montiert werden.
Empfehlungen:
- Abstand zwischen den Trägern bis 10 m.
- bei höheren Abstand zwischen den Trägern wir der Einsatz eines zweiten Wantenspanners empfohlen (bis 20m)
- pro Meter Abstand zwischen den Trägern eine Kunststoff-Drahtseilrolle
Mehr Informationen
| Lieferzeit | ca. 1 Woche |
|---|
