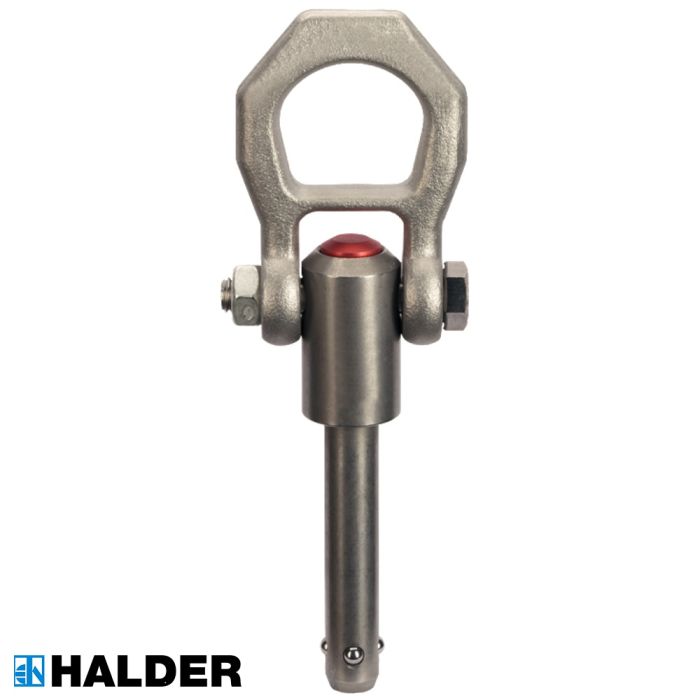

Kugeltragbolzen, selbstsichernd, aus rostfreiem Stahl
| Artikelnummer | Bolzen-ø d1 mm | Bolzenlänge l1 mm | d2 mm | d3 mm | d4 min. mm | l2 mm | l3 mm | l4 mm | l5 mm | l6 mm | l7 mm | l8 mm | l9 mm | Tragkraft F1/F2/F3 in kN | x min./max. in mm | Aufnahmebohrung H11 mm | °C max. | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1210501 | 8,0 | 10 | 9,35 | 21,50 | 9,85 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/5,0 | 8,00 | 250 | 0,27 |
| 1210502 | 8,0 | 15 | 9,35 | 21,50 | 9,85 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/10,0 | 8,00 | 250 | 0,27 |
| 1210503 | 8,0 | 25 | 9,35 | 21,50 | 9,85 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/15,0 | 8,00 | 250 | 0,23 |
| 1210504 | 8,0 | 35 | 9,35 | 21,50 | 9,85 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/15,0 | 8,00 | 250 | 0,28 |
| 1210505 | 8,3 | 10 | 9,35 | 21,50 | 10,05 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/5,0 | 8,30 | 250 | 0,22 |
| 1210506 | 8,3 | 15 | 9,35 | 21,50 | 10,05 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/10,0 | 8,30 | 250 | 0,23 |
| 1210507 | 8,3 | 25 | 9,35 | 21,50 | 10,05 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/15,0 | 8,30 | 250 | 0,23 |
| 1210508 | 8,3 | 35 | 9,35 | 21,50 | 10,05 | 8,75 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 1,5/1,2/0,5 | 1,5/15,0 | 8,30 | 250 | 0,24 |
| 1210509 | 10,0 | 15 | 11,70 | 21,50 | 12,20 | 10,20 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 2,7/2,4/2,1 | 1,5/10,0 | 10,00 | 250 | 0,27 |
| 1210510 | 10,0 | 25 | 11,70 | 21,50 | 12,20 | 10,20 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 2,7/2,4/2,1 | 1,5/10,0 | 10,00 | 250 | 0,28 |
| 1210511 | 10,0 | 35 | 11,70 | 21,50 | 12,20 | 10,20 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 2,7/2,4/2,1 | 1,5/10,0 | 10,00 | 250 | 0,29 |
| 1210515 | 12,0 | 35 | 14,20 | 21,50 | 14,70 | 11,00 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 3,5/3,2/2,8 | 1,5/15,0 | 12,00 | 250 | 0,31 |
| 1210512 | 10,0 | 50 | 11,70 | 21,50 | 12,20 | 10,20 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 2,7/2,4/2,1 | 1,5/10,0 | 10,00 | 250 | 0,31 |
| 1210513 | 12,0 | 15 | 14,20 | 21,50 | 14,70 | 11,00 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 3,5/3,2/2,8 | 1,5/10,0 | 12,00 | 250 | 0,29 |
| 1210514 | 12,0 | 25 | 14,20 | 21,50 | 14,70 | 11,00 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 3,5/3,2/2,8 | 1,5/15,0 | 12,00 | 250 | 0,29 |
| 1210516 | 12,0 | 50 | 14,20 | 21,50 | 14,70 | 11,00 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 3,5/3,2/2,8 | 1,5/15,0 | 12,00 | 250 | 0,31 |
| 1210520 | 13,8 | 25 | 16,20 | 21,50 | 16,70 | 13,00 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 3,8/3,5/2,8 | 1,5/15,0 | 13,80 | 250 | 0,34 |
| 1210521 | 13,8 | 50 | 16,20 | 21,50 | 16,70 | 13,00 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 3,8/3,5/2,8 | 1,5/35,0 | 13,80 | 250 | 0,29 |
| 1210522 | 13,8 | 75 | 16,20 | 21,50 | 16,70 | 13,00 | 25,70 | 36,00 | 27,00 | 30,00 | 49,00 | 87,50 | 21,50 | 3,8/3,5/2,8 | 1,5/35,0 | 13,80 | 250 | 0,39 |
| 1210517 | 16,0 | 25 | 18,60 | 25,00 | 19,20 | 15,10 | 31,00 | 44,50 | 27,00 | 30,00 | 49,00 | 92,80 | 21,50 | 4,8/4,5/4,1 | 1,5/15,0 | 16,00 | 250 | 0,40 |
| 1210518 | 16,0 | 50 | 18,60 | 25,00 | 19,20 | 15,10 | 31,00 | 44,50 | 27,00 | 30,00 | 49,00 | 92,80 | 21,50 | 4,8/4,5/4,1 | 1,5/35,0 | 16,00 | 250 | 0,43 |
| 1210519 | 16,0 | 75 | 18,60 | 25,00 | 19,20 | 15,10 | 31,00 | 44,50 | 27,00 | 30,00 | 49,00 | 92,80 | 21,50 | 4,8/4,5/4,1 | 1,5/40,0 | 16,00 | 250 | 0,47 |
| 1210523 | 20,0 | 50 | 24,50 | 30,00 | 25,00 | 19,70 | 36,50 | 52,00 | 32,60 | 36,00 | 56,00 | 114,00 | 26,00 | 10,0/8,5/6,5 | 1,5/25,0 | 20,00 | 250 | 0,71 |
| 1210524 | 20,0 | 75 | 24,50 | 30,00 | 25,00 | 19,70 | 36,50 | 52,00 | 32,60 | 36,00 | 56,00 | 114,00 | 26,00 | 10,0/8,5/6,5 | 1,5/30,0 | 20,00 | 250 | 0,69 |
Schnell und einfach einsetzbares, robustes Tragelement mit beweglichem Schäkel und Sicherungssteg gegen unbeabsichtigtes Lösen. Spezielle Tragehilfen am Werkstück, z. B. Gewinde für Ringschrauben, sind nicht mehr erforderlich. Alle Ausführungen sind korrosionsgeschützt.
Werkstoff
Bolzenteil: - Rostfreier Stahl 1.4542, ausscheidungsgehärtet
Druckknopf: - Aluminium, rot eloxiert
Schäkel: - Rostfreier Stahl 1.4571
Feder: - Rostfreier Stahl
.
| Lieferzeit | ca. 1 Woche |
|---|
