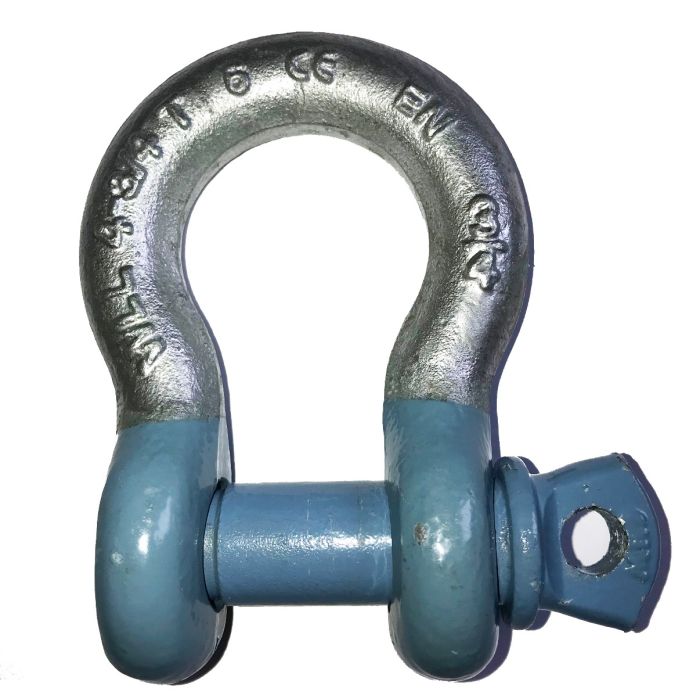

Schäkel EN 13889 Typ ENA2
|
Artikelnummer |
Tragfähigkeit t |
d1 mm |
d2 mm |
d3 mm |
h2 mm |
b1 mm |
b2 mm |
Gewicht kg |
|
1070291
|
0,50 |
6,5 |
8 |
17 |
28 |
12 |
20 |
0,1 |
|
1070292
|
0,75 |
8,0 |
10 |
21 |
31 |
13 |
21 |
0,1 |
|
1070293
|
1,00 |
10,0 |
11 |
25 |
36 |
16 |
26 |
0,1 |
|
1070294
|
1,50 |
11,0 |
13 |
27 |
42 |
18 |
29 |
0,2 |
|
1070295
|
2,00 |
13,0 |
16 |
30 |
48 |
21 |
33 |
0,3 |
|
1070296
|
3,25 |
16,0 |
19 |
40 |
60 |
27 |
43 |
0,5 |
|
1070297
|
4,75 |
19,0 |
22 |
48 |
71 |
32 |
51 |
0,9 |
|
1070298
|
6,50 |
22,0 |
25 |
54 |
84 |
36 |
58 |
1,5 |
|
1070299
|
8,50 |
25,0 |
29 |
60 |
95 |
43 |
68 |
2,2 |
|
1070300
|
9,50 |
29,0 |
32 |
67 |
108 |
46 |
74 |
3,1 |
|
1070301
|
12,00 |
32,0 |
35 |
76 |
119 |
52 |
82 |
4,5 |
|
1070302
|
13,50 |
35,0 |
38 |
84 |
133 |
57 |
92 |
5,9 |
|
1070303
|
17,00 |
38,0 |
41 |
92 |
146 |
60 |
98 |
7,8 |
|
1070304
|
25,00 |
44,0 |
51 |
110 |
178 |
73 |
127 |
13,1 |
- geschweifte Form mit Schraubbolzen
- Material: Bügel und Bolzen aus hochfestem Stahl, Güteklasse 6, vergütet
- Sicherheitsfaktor: Betriebskoeffizient = 6
- Normen: erfüllt die Leistungensanforderungen der US Fed. Spec. RR-C271 Typ IVA Class 3, Grade A
- Oberflächenbehandlung: feuerverzinkt
- Temperatureinsatzbereich: - 20 °C bis + 200 °C
