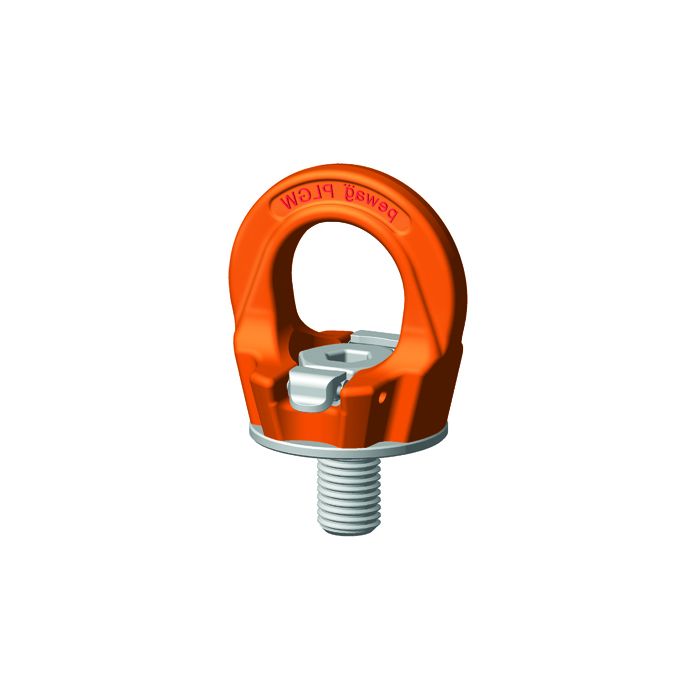

Anschlagpunkt PLGW Gamma - supreme -
| Artikelnummer | Bezeichnung | Gewinde mm | Tragfähigkeit kg | a mm | b mm | c mm | d mm | e mm | f mm | n mm | Innensechskant mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1240073 | PLGW 0,5 t | M10 | 500 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 6 |
| 1240074 | PLGW 0,7 t | M12 | 700 | 30 | 55 | 12 | 32 | 63 | 43 | 20 | 8 |
| 1240075 | PLGW 1,5 t | M16 | 500 | 35 | 64 | 14 | 36 | 70 | 50 | 25 | 10 |
| 1240076 | PLGW 2,3 t | M20 | 2300 | 40 | 73 | 16 | 41 | 81 | 54 | 30 | 12 |
| 1240094 | PLGW 0,3 t | M 8 | 300 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 6 |
| 1240095 | PLGW 3,2 t | M24 | 3200 | 50 | 86 | 18 | 50 | 93 | 69 | 35 | 14 |
| 1240096 | PLGW 7,0 t | M36 | 7000 | 70 | 132 | 31 | 70 | 136 | 108 | 55 | 19 |
Die Ringschraube ist 360° drehbar, verfügt über eine austauschbare, 100 % rissgeprüfte Sonderschraube, über einen Chrom VI-freien Korrosionsschutz sowie eine Kennzeichnung mit Tragfähigkeit und Gewindegröße. Die Lastoberfläche wird von einer eingebauten Hülse geschützt. Eine Chargennummer auf allen tragenden Teilen wie Ring und Schrauben und eine Seriennummer machen Identifizierung, Rückverfolgbarkeit sowie vorgeschriebene regelmäßige Überprüfungen einfach wie nie.
PLGW supreme: werkzeuglose Montage und Demontage
Sperre in Position 1: Es erfolgt keine Berührung mit der Schraube (Abb. PLGW supreme drehbar)
- Die Sperre wird mit einer patentierten Feder in der Position gehalten
- Die Ringschraube ist drehbar
Sperre in Position 2: Es erfolgt eine Berührung mit der Schraube (Abb. PLGW supreme De-/Montage)
- Die Sperre wird mit einer patentierten Feder in der Position gehalten
- Die Ringschraube ist nicht drehbar, das bedeutet, dass das Drehmoment auf die Schraube übertragen wird, wodurch die Ringschraube sowohl montiert als auch demontiert werden kann
.
| Lieferzeit | ca. 1 - 2 Wochen |
|---|
